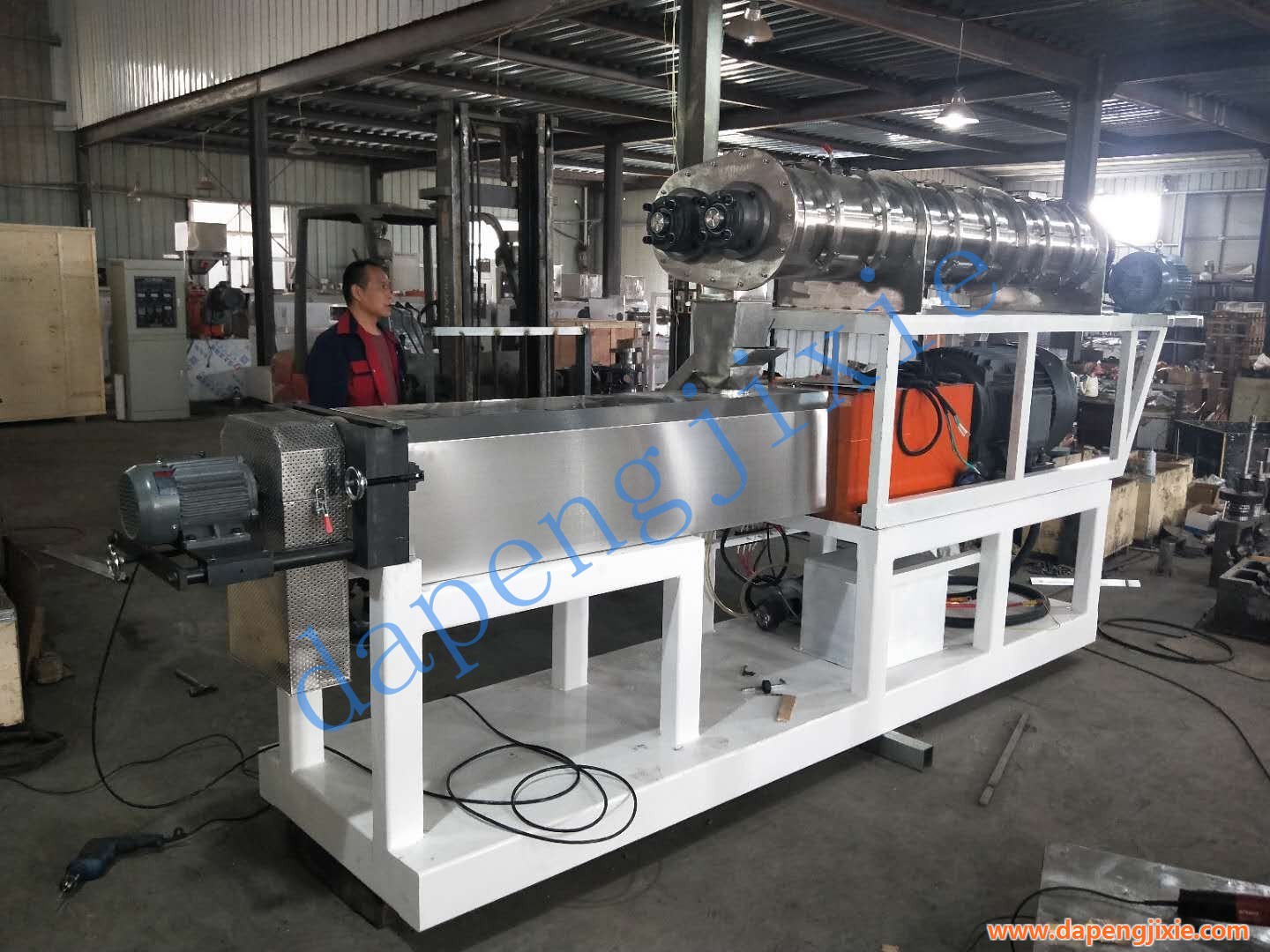

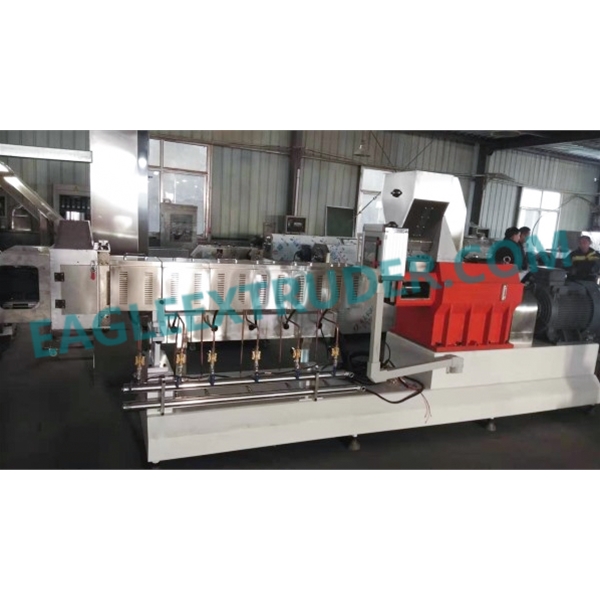

DP75-Ⅲ雙螺桿設備主要結構由以下幾部分組成（附圖Ⅰ）
1、供料系統；2、擠壓系統；3、旋切系統；4、加熱系統
5、潤滑系統；6、傳動系統；7、控制系統
1、供料系統
安裝在機體分配箱上，通過螺旋送料，速度可調。該系統由螺桿、料倉、攪拌翅、機架等組成。攪拌翅的作用防止物料在料筒內“架空”而阻礙送料。
螺桿直徑 Ф55mm
螺桿轉速 0~150rpm
2、擠壓系統
雙螺桿擠壓系統主要部分是螺桿、螺套，其機構如附圖Ⅱ所示，兩螺桿均為左旋，互相嚙合，同向旋轉。
主要技術參數：螺桿直徑 71.5mm
螺桿轉速 0~250rpm
螺桿長度 1980mm
兩螺桿中心距 71.5mm
螺桿長徑比 18
加工能力 250~300kg/h
電機功率 55kw
設備中心高 1038mm
設備外形尺寸 4160mm×850mm×2000mm
3、旋切裝置
旋切裝置是由電機、刀架、皮帶輪組成，刀架固定在模頭體上，電機通過皮帶帶動刀架旋轉，切斷物料。本機的配套模具有圓孔行、梅花形、柱形、片形等。電機采用變頻調速，穩定可靠。
技術參數：電機型號 Y8012 750w 三相交流電動機
切斷長度 2~30mm連續可調
切刀數量 1~2把
4、潤滑系統
本系統是由齒輪泵、油箱及油路組成，對分配箱各轉動部位強制潤滑、冷卻。
技術參數：齒輪泵型號 BBG-6
5、傳動系統
附圖Ⅲ是DP75-Ⅲ型雙螺桿傳動簡圖。動力從30KW主電機開始，先經過一對三角皮帶輪和Ⅰ=9:1的減速機，后通過分配箱分解為二根同向旋轉的輸出軸。齒輪Z24與Z50是外嚙合，兩個配比齒輪Z34各承載又螺桿傳來的扭矩和徑向推力，這個傳動系統的減速比為：
I=（Φ275×24/Φ250×50）×9=4.67
該機的主電機型號為：Y180-4 30KW 1475rpm
本機調速系統采用變頻調速技術，調整可靠，調節范圍大，運轉平穩。
□本機螺桿中心距為71.5mm，根據同類產品的對比，短齒輪軸選用8407、7307、8406并聯推力軸承組，長齒輪軸選用8410推力球軸承。
6、加熱系統
加熱系統分三個區域，每個區域有兩個遠紅外線加熱圈，每個加熱圈功率為2KW嗎，共10KW，各區域加熱溫度可獨立調整。
7、控制系統
對DP75-Ⅲ主機所有系統集中控制，操作方便，控制可靠，并設有多種自動保護裝置和狀態指示儀表。
外形尺寸: 長×寬×高 750mm×450mm×1750mm
防護等級：IP44
安全防護：接地保護（接地阻力不大于4Ω）
